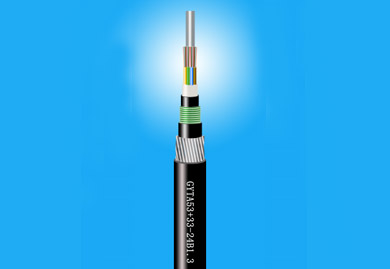

GYTA53+33光缆的结构是将250μm光纤套入高模量材料制成的松套管中，套管内填充防水化合物。缆芯的中心是一根金属加强芯，松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（APL）纵包后挤一层聚乙烯内护套，双面涂塑钢带（PSP）纵包后挤制聚乙烯外护套。再经单细圆钢丝铠装后，最终挤制聚乙烯外护层成缆。
购买链接
- 产品特点

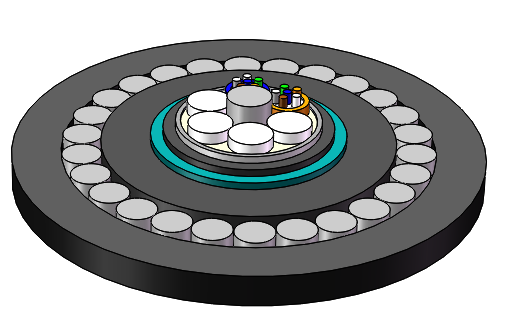

- 光缆结构图
- 产品标准
1.具有很好的机械性能和温度特性
2.单细圆钢丝铠装使光缆具有更强的抗拉性能
3.松套管材料本身具有良好的耐水解性能和较高的强度
4.管内充以特种油膏，对光纤进行了关键性保护
5.良好的抗压性和柔软性
6.采用下列措施来确保光缆的防水性能：
· 单根钢丝中心加强芯
· 松套管内填充特种防水化合物
· 完全缆芯填充
· 涂塑铝带（APL）防潮层
· 良好的阻水材料防止光缆纵向渗水
结构参数
光缆型号 Cable Type （以2纤递增） (Increased by 2 fibers) | 光纤数 Fiber Count | 单元数 Tubes | 参考光缆重量 Cable Weight kg/km（Ref） | 允许拉伸力 Tensile Strength 长期/短期 Long/Short Term (N) | 允许压扁力 Crush Resistance 长期/短期 Long/Short Term (N/100mm) | 弯曲半径 Bending Radius 静态/动态 Static/Dynamic (mm) |
GYTA53+33-2-30Xn | 2-30 | 5 | 603 | 4000/10000 | 3000/5000 | 12.5D/25D |
GYTA53+33-32-36Xn | 32-36 | 6 | 641 | |||
GYTA53+33-38-60Xn | 38-60 | 5 | 660 | |||
GYTA53+33-62-72Xn | 62-72 | 6 | 704 | |||
GYTA53+33-74-96Xn | 74-96 | 8 | 786 | |||
GYTA53+33-98-120Xn | 98-120 | 10 | 854 | |||
GYTA53+33-122-144Xn | 122-144 | 12 | 950 | |||
GYTA53+33-2-30Xn | 2-30 | 5 | 739 | 10000/20000 | 3000/5000 | 12.5D/25D |
GYTA53+33-32-36Xn | 32-36 | 6 | 783 | |||
GYTA53+33-38-60Xn | 38-60 | 5 | 809 | |||
GYTA53+33-62-72Xn | 62-72 | 6 | 862 | |||
GYTA53+33-74-96Xn | 74-96 | 8 | 946 | |||
GYTA53+33-98-120Xn | 98-120 | 10 | 1032 | |||
GYTA53+33-122-144Xn | 122-144 | 12 | 1122 |
光学特性
光纤类型 Fiber Type | G.652 | G.655 | 50/125 μm | 62.5/125 μm | |
衰减 Attenuation（+20℃） | @ 850 nm | ≤ 3.3 dB/km | ≤ 3.5 dB/km | ||
@1300 nm | ≤ 1.2 dB/km | ≤ 1.2 dB/km | |||
@1310 nm | ≤ 0.36 dB/km | ≤ 0.40 dB/km | |||
@1550 nm | ≤ 0.22 dB/km | ≤ 0.23 dB/km | |||
带宽 Bandwidth | @ 850 nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
@1300 nm | ≥ 500 MHz·km | ≥ 500 MHz·km | |||
数值孔径 Numerical Aperture | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
光缆截止波长Cable Cut-off Wavelength lcc | ≤ 1260 nm | ≤ 1450 nm | |||
适用：管道、架空、直埋
储存、使用温度：-40℃至+70℃
乐飞光电公司GYTA53+33光缆符合YD/T 901和IEC 60794-1标准。
