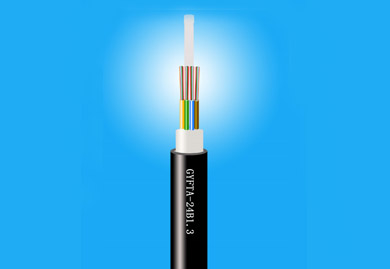

GYFTA光缆结构是将单模光纤或多模光纤放入由高模量的聚脂材料作成的松套管中，套管内填充防水化合物.缆芯的中心是一根非金属加强芯，对于某些芯数的光缆来说，非金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。
购买链接
- 产品特点

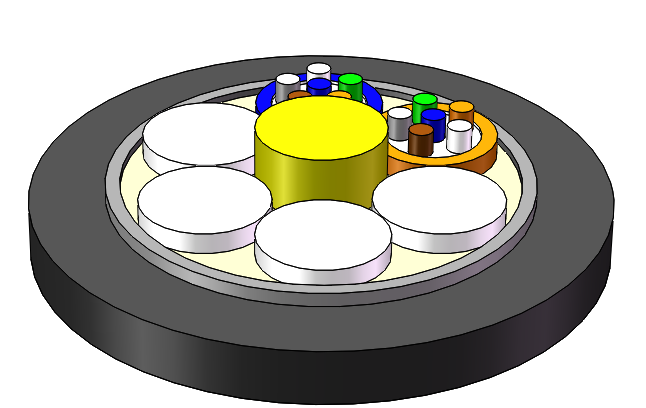

- 光缆结构图
- 产品标准
精确控制的光纤余长保证了光缆具有的良好的机械性能和温度性能。
松套管材料本身具有良好的耐水解性能和较高的强度。
管内充以特种油膏，对光纤进行了关键性保护。
良好的抗侧压性和柔软性。
低烟无卤阻燃护套料具有良好阻燃性能。
全介质光缆。不用接地，不会遭雷击。
结构参数
光缆型号 Cable Type （以2纤递增） (Increased by 2 fibers) | 光纤数 Fiber Count | 单元数 Tubes | 参考光缆重量 Cable Weight kg/km（Ref） | 允许拉伸力 Tensile Strength 长期/短期 Long/Short Term (N) | 允许压扁力 Crush Resistance 长期/短期 Long/Short Term (N/100mm) | 弯曲半径 Bending Radius 静态/动态 Static/Dynamic (mm) |
GYFTA-2-36Xn | 2-36 | 6 | 82 | 600/1000 | 300/1000 | 10D/20D |
GYFTA-38-72Xn | 38-72 | 6 | 85 | |||
GYFTA-74-96Xn | 74-96 | 8 | 116 | |||
GYFTA-98-120Xn | 98-120 | 10 | 137 | |||
GYFTA-122-144Xn | 122-144 | 12 | 163 | |||
GYFTA-2-42Xn | 2-42 | 7 | 93 | 600/1500 | ||
GYFTA-44-84Xn | 44-84 | 7 | 96 | |||
GYFTA-86-96Xn | 86-96 | 8 | 119 | |||
GYFTA-98-120Xn | 98-120 | 10 | 140 | |||
GYFTA-122-144Xn | 122-144 | 12 | 165 | |||
GYFTA-2-48Xn | 2-48 | 8 | 114 | 1000/3000 | ||
GYFTA-50-96Xn | 50-96 | 8 | 121 | |||
GYFTA-98-120Xn | 98-120 | 10 | 145 | |||
GYFTA-122-144Xn | 122-144 | 12 | 171 |
光学特性
光纤类型 Fiber Type | G.652 | G.655 | 50/125 μm | 62.5/125 μm | |
衰减 Attenuation（+20℃） | @ 850 nm | ≤ 3.3 dB/km | ≤ 3.5 dB/km | ||
@1300 nm | ≤ 1.2 dB/km | ≤ 1.2 dB/km | |||
@1310 nm | ≤ 0.36 dB/km | ≤ 0.40 dB/km | |||
@1550 nm | ≤ 0.22 dB/km | ≤ 0.23 dB/km | |||
带宽 Bandwidth | @ 850 nm | ≥ 500 MHz·km | ≥ 200 MHz·km | ||
@1300 nm | ≥ 500 MHz·km | ≥ 500 MHz·km | |||
数值孔径 Numerical Aperture | 0.200 ± 0.015 NA | 0.275 ± 0.015 NA | |||
光缆截止波长Cable Cut-off Wavelength lcc | ≤ 1260 nm | ≤ 1450 nm | |||
适用：管道、架空
储存、使用温度：-40℃至+70℃
乐飞光电公司GYFTA光缆符合YD/T 901标准和IEC 60794-1标准。
